スリップリング
SRC55標準品
![](https://www.kyoeidenki.jp/wp-content/uploads/2023/08/SRC55-230824-4-scaled-e1693443967797-1024x724.jpg)
■メンテナンスフリーで6000万回転までご使用できる製品です。
■コンパクトなボディで動力15Aと信号に対応し組み合わせて幅広い用途に対応可能な製品です。
熱電対専用に補償導線仕様の製品もラインナップしています。
■仕様
極数:最大8極
電圧:AC/DC220V以下
許容電流:15A
許容回転数:800rpm
軸径/外径:10mm/55mm
環境対応:RoHS2対応
CADデータのダウンロードは会員登録が必要です。
![](https://www.kyoeidenki.jp/wp-content/themes/kyoeidenki/assets/images/common/cad_request_img.png)
CADENAS WEB2CADを活用して 3D設計データが簡単に製作できます。 ご利用にはPART COMMUNITYへの 会員登録(無料)が必要です。

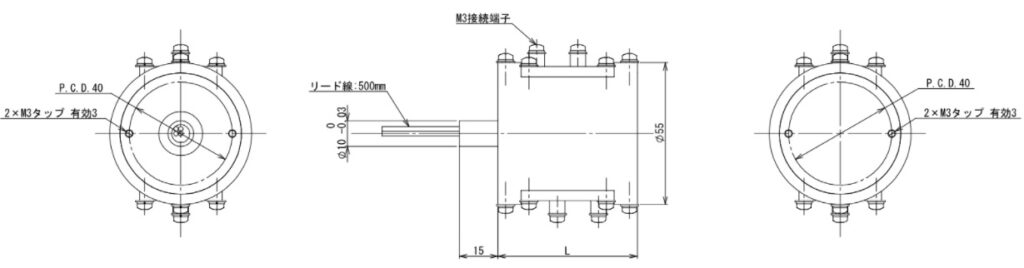

- 寸法図
- 仕様
![](https://www.kyoeidenki.jp/wp-content/uploads/2022/01/SRC55-1024x268.jpg)
極数 | ⻑さ |
---|---|
4 | 54 |
6 | 70 |
8 | 86 |
品番 | SRC55 J010055015 |
---|---|
内径 | 10 |
外径 | 55 |
最大極数 | 8 |
電圧 | 200V |
許容電流 | 1~15A |
信号 (歪みゲージなどアナログ信号) |
〇 |
熱電対(K補償導線を使用) | 〇 |
通信回路 | |
許容回転数 | 800 |
回転寿命 | 6000万 |
メンテナンス周期 | メンテナンス フリー |
回転方向 | CW-CCW インデックス |
