スリップリング
SRY12A標準品
■12Aおよび信号対応の標準品です。
■内径30ｍｍ～150ｍｍまでの5種類から選定可能です。
■シンプルな構造で幅広い用途に使用できます。
■仕様
極数：1～34極※内径により最大極数が異なります。
電圧：AC/DC220V以下
許容電流：12A以下，信号
許容回転数：2,000rpm
内径/外径：φ30～150/φ100～250
CADデータのダウンロードは会員登録が必要です。

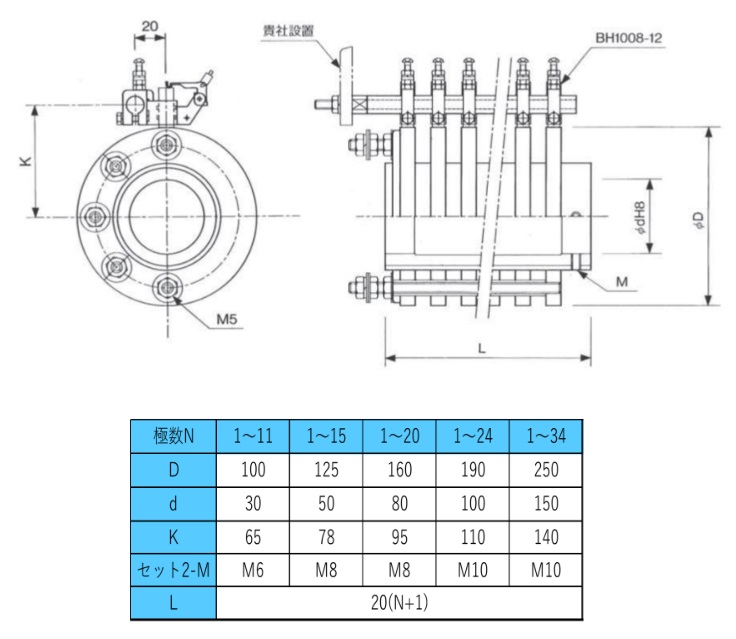

- 寸法図
- 仕様
| 極数 | ⻑さ |
|---|---|
| 1~34 | 20（N+1） |
| 品番 | SRY12A |
|---|---|
| 内径 | 30～150 |
| 外径 | 100～250 |
| 最大極数 | 34 |
| 電圧 | 200V |
| 許容電流 | 1～12A |
| 信号 (歪みゲージなどアナログ信号) |
|
| 熱電対(K補償導線を使用) | |
| 通信回路 | |
| 許容回転数 | 2000 |
| 回転寿命 | |
| メンテナンス周期 | |
| 回転方向 | CW-CCW インデックス |
